Bộ điều khiển sạc năng lượng mặt trời MPPT: Tối đa hóa hiệu quả sạc pin
Mọi thứ bạn cần biết về Bộ điều khiển sạc năng lượng mặt trời MPPT—cách chúng hoạt động, tại sao chúng hiệu quả hơn PWM, cách định cỡ và nối dây chúng, và cách bảo vệ pin mặt trời sự đầu tư.
Bộ điều khiển sạc năng lượng mặt trời MPPT là gì?
MỘT Bộ điều khiển sạc năng lượng mặt trời MPPT (Theo dõi Điểm Công suất Tối đa) tối ưu hóa điện áp và dòng điện từ tấm pin mặt trời của bạn để bộ ắc quy của bạn nhận được công suất sạc cao nhất có thể. Không giống như bộ điều khiển PWM chỉ đơn giản là điều chỉnh điện áp tấm pin với điện áp ắc quy, bộ MPPT chuyển đổi điện áp dư thừa thành dòng sạc bổ sung, tăng cường khả năng thu hoạch và cải thiện tuổi thọ ắc quy.
Lợi ích chính
- Hiệu suất cao hơn: Chuyển đổi điện áp PV dư thừa thành dòng điện sạc có thể sử dụng.
- Tốt hơn trong điều kiện ánh sáng yếu: Theo dõi điểm công suất tối đa khi điều kiện thay đổi.
- Mảng linh hoạt: Sử dụng chuỗi điện áp cao hơn để giảm tổn thất dây dẫn.
- Bảo vệ pin: Sạc nhiều giai đoạn giúp cải thiện tuổi thọ pin.
Các trường hợp sử dụng phổ biến
- Nhà gỗ nhỏ và nhà không có lưới điện, ngân hàng pin ngoài lưới điện
- Xe RV, xe tải và hệ thống hàng hải
- Lưu trữ kết hợp cho mục đích dân dụng/thương mại
- Các trang web giám sát từ xa/viễn thông

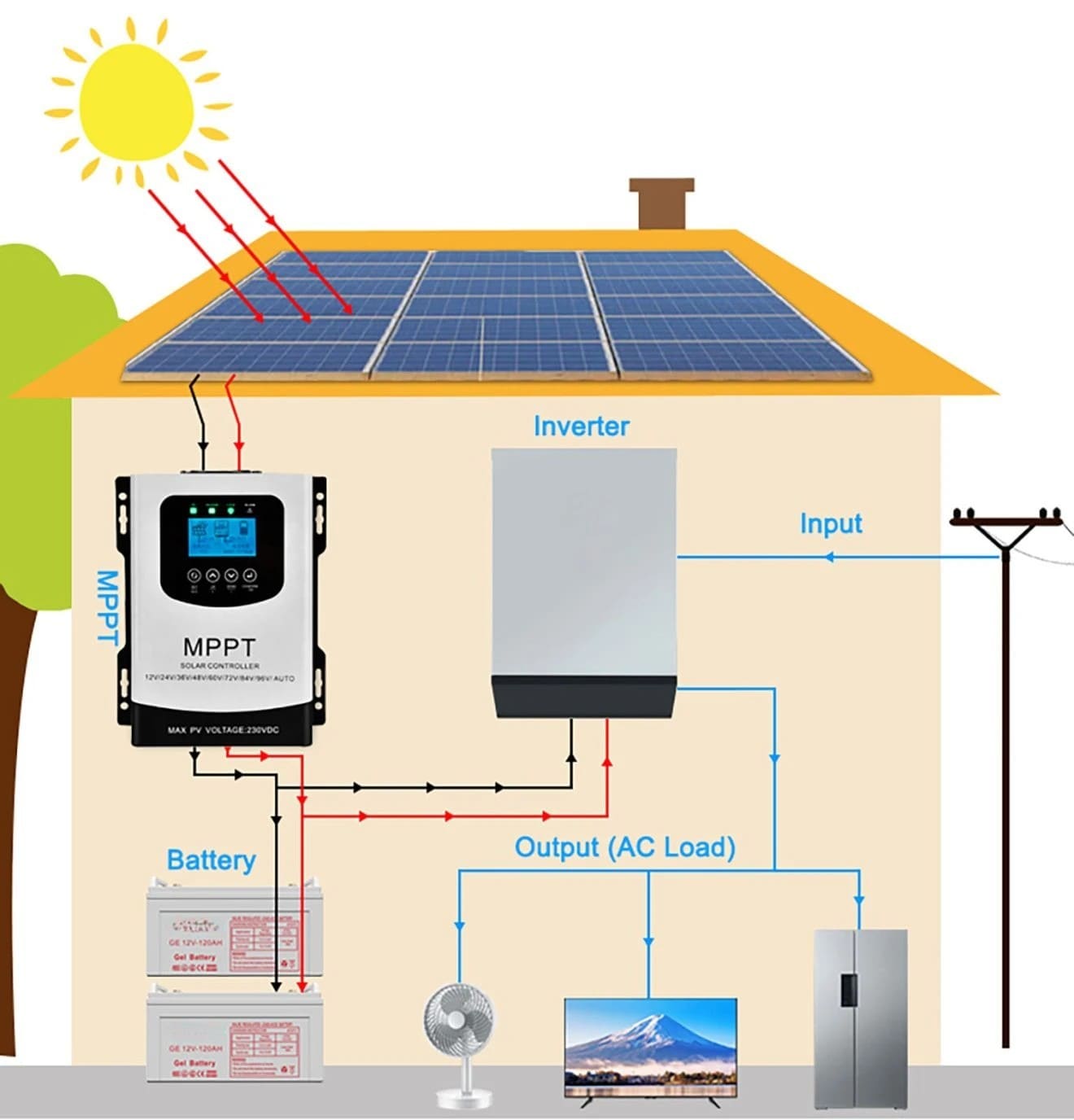

Bộ điều khiển sạc MPPT công nghệ năng lượng mặt trời hoạt động như thế nào
Mỗi mảng năng lượng mặt trời đều có một điểm ngọt ngào—nó Điểm công suất cực đại—nơi điện áp x dòng điện cao nhất. Nhiệt độ, độ rọi và bóng râm liên tục dịch chuyển điểm này. Một Bộ điều khiển sạc pin năng lượng mặt trời MPPT sử dụng thuật toán theo dõi để liên tục điều chỉnh điện áp hoạt động của mảng theo điểm đó, sau đó thực hiện chuyển đổi DC-DC để pin nhận được dòng điện sạc tối ưu.
Mẹo: Tấm pin lạnh có điện áp cao hơn. MPPT tận dụng lợi thế này bằng cách chuyển đổi điện áp bổ sung thành cường độ dòng điện sạc bổ sung.
MPPT so với PWM: Sự khác biệt là gì?
| Tính năng | MPPT | PWM |
|---|---|---|
| Hiệu quả | Cao; theo dõi MPP và chuyển đổi điện áp thành dòng điện | Thấp hơn; điện áp của tấm pin được kéo về phía điện áp của pin |
| Tốt nhất cho | Thời tiết hỗn hợp, đường dây dài, mảng V cao hơn | Xây dựng nhỏ, tiết kiệm với thời gian chạy ngắn |
| Điện áp mảng | Có thể vượt quá điện áp pin đáng kể | Phải phù hợp chặt chẽ với điện áp của pin |
| Hiệu suất ánh sáng yếu | Theo dõi và thu hoạch tốt hơn | Mất mát nhiều hơn trong điều kiện thay đổi |
| Trị giá | Trả trước cao hơn | Thấp hơn ở phía trước |
Cách định cỡ bộ điều khiển sạc năng lượng mặt trời MPPT
- Chọn điện áp của bộ pin (ví dụ: 12V / 24V / 48V).
- Ước tính dòng điện sạc:
Mảng Watts ÷ Điện áp pin. - Thêm khoảng không phía trên 25–30% để đảm bảo an toàn và điều kiện.
- Kiểm tra điện áp đầu vào PV có thấp hơn mức định mức tối đa của bộ điều khiển không.
- Đảm bảo Vmp nằm trong phạm vi theo dõi của MPPT.
- Kiểm tra định mức dòng điện ngắn mạch và độ an toàn của hệ thống dây điện.
Các tính năng cần có trong bộ điều khiển sạc pin năng lượng mặt trời MPPT
- Phạm vi đầu vào PV rộng
- Sạc nhiều giai đoạn có thể lập trình
- Tùy chọn giám sát từ xa và tích hợp sao lưu (hệ thống UPS DC mini)
- Bù nhiệt độ
- Bảo vệ an toàn toàn diện
- Hiệu suất cao (≥96%)
Bản tóm tắt
Các Bộ điều khiển sạc năng lượng mặt trời MPPT là trái tim của một hệ thống năng lượng mặt trời hiệu suất cao. Bằng cách theo dõi điểm công suất cực đại và chuyển đổi điện áp dư thừa thành dòng điện sạc hữu ích, Bộ điều khiển sạc pin năng lượng mặt trời MPPT đảm bảo sạc nhanh hơn, thông minh hơn và tuổi thọ pin dài hơn—đặc biệt là trong điều kiện thời tiết thay đổi và với mảng điện áp cao hơn.
